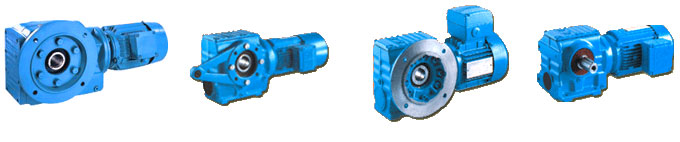

一、S系列斜齒輪蝸輪蝸桿減速機產品概述：

  1、S系列斜齒輪蝸桿減速機具有很高的科技含量，有斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了國際標準要求。

  2、機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。

  3、該機密封性能好，對工作環境適應性強。

  4、斜齒輪蝸輪減速機傳動精度高，特別適應在有頻繁啟動的場合工作，可連接各類減速器及配置各類型電機驅動，可安裝在90度傳動操作 位置。

  5、S斜齒輪減速機關鍵零部件采用了高耐磨材料，并經過特種熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。

  6、斜齒輪減速機可配置各種類電機，形成了機電一體化，完全保證了產品使用質量特征。


二、性能特點：

  1、斜齒輪和蝸輪組合，結構緊湊，減速比大。

  2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。

  3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。

  4、平均效率：減速比7.5-69.39是77% ；70.43-288是62% ；S/R組合式是57%。

  5、和R系列組合能得到更大的速比。


三、技術參數：

  速比范圍：基本型9.96～244.74，S/R組合型可達到8608

  扭矩范圍：43～4200 Nm

  功率范圍：0.18～22 kW


四、結構形式：

  S-軸伸式聯接 SF-軸伸式、法蘭安裝

  S...S-表示軸輸入 SA-軸裝式聯接

  SAF-軸裝式、法蘭安裝


五、產品型號：

  S37      S47      S57      S67      S77      S87      S97

  SF37     SF47     SF57     SF67     SF77     SF87     SF97

  SA37     SA47     SA57     SA67     SA77     SA87     SA97

  SAF37    SAF47    SAF57    SAF67    SAF77    SAF87    SAF97

  SAT37    SAT47    SAT57    SAT67    SAT77    SAT87    SAT97

  SAZ37    SAZ47    SAZ57    SAZ67    SAZ77    SAZ87    SAZ97
